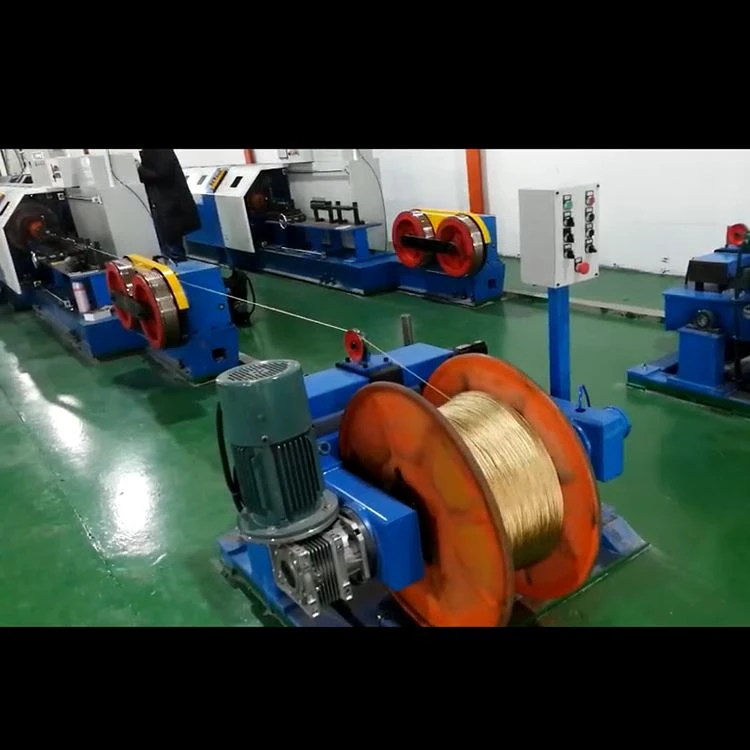

200 / 6 Orizontal Tiyo machin stranding machin

Nimewo seri a

Non ekipman achte

Dimansyon an jeneral

Modèl

Kantite

Pwa de

1

Segondè vitès tib jimo

Lajè 1000 * wotè 1300 * longè 7000

6/200

2800KG

Konpozisyon ekipman

1, ekipman an konpoze de Liy Santral, barik, fòme, traction, liy retrè, pati kontwòl elektrik;

Pwojè

Nimewo seri a

estrikti ekipman

Kondisyon fonksyon ak paramèt nan aparèy la

Nòt

Baz travay sa a ka ak ginseng Nimewo a

1

Dyamèt fil anvan twit (mm)

0.3 ~ 0.70

2

Dyamèt apre tòde (mm)

1.2 ~ 3

3

Seri tòde (mm)

1 ~ 50

4

Vitès ekipman (R.P.M.)

Vitès maksimòm 2000 RPM, k ap travay vitès 1800 RPM, ajisteman vitès ekipman ka mete modpas (PLC kontwòl fonksyon)

5

Direksyon operasyon ekipman

Fè fas a aparèy la, fil la se sou bò dwat la bò dwat

6

Tòde direksyon sistèm

S / Z

7

Tib mòd fil

Fil ki mennen nan

8

Asye fil klas fil klas (Mpa)

600 ~ 2800

9

Sispann lè longè mèt pre-fèt la rive

Mezire mèt adopte PLC otomatik sispann mezire mèt, mèt presizyon ≤ 1.5%.

10

Ekipman an ta dwe sispann otomatikman lè liy lan kase detekte nan zòn nan nan kò silenn ak peze mouri

Ekipman an gen dekoneksyon sispann aparèy alar.

11

Ekleraj ki ap dirije enstale andedan kouvèti sekirite a

Pou lanp chòk ak aterisaj, pwoteksyon sekirite yo ta dwe bay sou sifas la pou fè pou evite kolizyon nan lòt objè ak asye fil

12

pwoteje

Chak I-wou koresponn ak yon fenèt obsèvasyon. Fenèt vizib la te fè nan vè difisil, ak kouvèti a sekirite se fleksib louvri moute ak desann ak tiyo asye san pwoblèm. Machin nan ka sispann imedyatman si li louvri ≤150mm. Lè kouvèti a sekirite louvri epi yo pa fèmen, platfòm la ka sèlman deplase, men yo pa ka kòmanse nòmalman. Bri maksimòm lan se 82DB teste nan yon distans de 1000mm soti nan kouvèti pwoteksyon an pwoteksyon

Mete deyò sant fil la

Kalite manje a

ki pa Wotasyon

Mwen wou jacking sistèm jacking

Gen kalite arbr, ki pote sipò mekanik liy tansyon mekanik.

Sistèm nan mouye

Sèvi ak ajisteman espesyal ki rezistan kòd sezon prentan vis

Seri dyamèt pou lage I-wou (mm)

200 (dapre kondisyon I-wou a)

Anndan silenn lan, wou travay la ponn liy lan

13

Mwen wou jacking sistèm jacking

Gen kalite arbr, ki pote sipò mekanik egzeyat tansyon mekanik, fluctuation tansyon se mwens pase 3N, seri tansyon nan 20 ~ 60N.

14

Sistèm nan mouye

Sèvi ak ajisteman espesyal ki rezistan kòd sezon prentan vis

15

Seri dyamèt pou lage I-wou (mm)

200 (dapre kondisyon I-wou a)

Pati silenn

16

Nimewo a nan I-wou nan chak silenn

6 * 1 seksyon = 6

17

Kalite sistèm fil sou silenn lan

Enstale wou gid la nan chak kabann yo pase liy lan, epi asire ke fil asye a pa glise lè mete deyò liy lan.

18

Dyamèt inner nan tungsten carbide nozle for eksteryè fil routing

Se boul la fil te fè nan alyaj difisil YG8 materyèl ak yon dyamèt enteryè nan 6mm. Li se fiks pa vis sere ak lakòl asire ranje serye.

19

Fil ang nan plas fil

Ang maksimòm ki soti nan bouton fil la nan sant la nan plak la flè nan miray la fil nan miray barik la pa pral depase 30 °. Ang maksimòm de liy yo kase soti nan plòg la fil nan premye barik la nan fil la nan barik la nan dènye barik la pa pral depase 25 °. Ang maksimòm nan liy yo kase soti nan bouton an fil nan dezyèm barik la nan dezyèm barik la nan ki gen kapasite a pati pa pral depase 25 °. Alyaj espesyal mouri ta dwe enstale nan priz oswa pliye asire fil asye a pa glise soti nan alyaj la mouri.

20

Sipò silenn

Gwo pote

Mak NSK

21

Sipò silenn gwo pote wilaj

Grès grès grès, chak kote yo enstale sou chèz la pote, tanperati opere ≤75 ° C

22

Pote estrikti chèz

Ductile fè. (QT - 400)

23

Mi epesè (mm)

Pa mwens pase 11mm

24

Sistèm silenn dinamik

Sispann ak sispann ijans yo distenge. Sispann nòmal yo ta dwe sispann apre delerasyon, ki ka reyalize pa fren konsomasyon enèji ak lòt metòd. Tan sispann frennen se mwens pase 20 segonn, ak sispann ijans yo ta dwe ranpli nan 10 segonn. Pad fren yo fasil ranplase apre mete.

25

Fil trayi ankadreman I-wou fèmen

Se ankadreman plato fil la ekipe ak arbr ki pote sipòte tansyon konstan vètikal mete deyò, ak ajisteman otomatik mete deyò aparèy tansyon asire ke chak fil asye ak branche mete deyò menm. Dapre ajisteman vis pou operasyon dwat. Chak plat fil ka satisfè bezwen yo pwodiksyon nan ø 200 I-wou.

26

mòd kote m pote mòd

Sipò orizontal

27

Mwen mouye nan plas fil

Ajisteman otomatik nan aparèy tansyon fil, asire ke chak fil asye, liy inifòm branche. Mwen wou sou liy lan, mouye senti enstale yon sezon prentan, mouye ajisteman vis tansyon pou operasyon an dwat.

28

Aparèy deteksyon liy kase

Kraze alam liy, kontwòl pwogram PLC.

29

Paralèl silenn konsepsyon

Kò a barik se yon liy fil ekstèn, asire ke fil asye a soti nan priz la nan kò a barik nan bouch la fèmen nan bouch la peze se inifòm epi pa gen okenn transverse pliye fenomèn, ak maksimòm lan plisman ant bouch la priz nan kò a barik ak bouch la priz nan plak la fil pa dwe depase 25 °.

30

Baz lame a

Seksyon asye + asye + konkrè

31

bwat kondwi vid

Kondwi komèsyal

Nan zòn nan fòm domèn

32

Distribisyon twou nan plas fil

Mete nan 6 twou. Chak seri fil fèt nan alyaj difisil YG6X ak yon dyamèt enteryè nan 6mm ak fiks pa lakòl asire fiksasyon serye.

33

Preparatis deformation

Bayonet enstalasyon rezève ak Customized selon espesifikasyon estrikti pwodwi

34

Fèmen ang nan peze mouri

25 ° oswa mwens

35

Press liy mouri estrikti detantè

Presyon presyon an ajiste presyon an

36

Peze gwosè mouri

80 * 50 * (25 + 25) Longè * lajè * wotè (wotè: gwosè 50 apre de moso yo fèmen)

Ka Customized

37

Mwazi baz mobil

Liy lan peze ankadreman mouri dove groove gid tren pou ajiste ak deplase fleksib

38

Apre defòmè a

Customize selon espesifikasyon estrikti pwodwi

Kenbe wou plon

39

tranche

Senkronizasyon kontwòl elèktrik

40

Traction dyamèt mm

318 * 2 ¢

41

Kalite wou traction groove / kalite avyon

U groove

42

Sistèm sipò wou traction

Sipò pou pote

43

Nimewo nan fnan / Dyamèt Plas

Atik 8 a 9 / R3mm

44

Flote dite

Traction wou materyèl GCr15, dite ≥HRC58-60o

45

Realizasyon an nan transfòmasyon distans tòde

PLC enfiniman vitès varyab

46

Aparèy mèt la

Youn nan fen wou traction an tou pre mèt la switch

47

Aparèy mèt elektwonik

PLC mèt elektwonik, montre sou ekran an ekspozisyon

48

Chemen kondwi

Yon sèl aktif ak doub wou traction

Fèmen liy ranje

49

Kab riban

Kontwòl motè Servo

50

Ranje mòd k ap deplase

Boul liy toubiyon, PLC kontwòl ranvèse

51

Vètikal / orizontal reglemante wou

Roller gen R groove, ki pote asye

52

Fèmen sipò liy

Resevwa i-wou adopte kalite tèt pneumatic mekanik

53

Pran-up tansyon

Mayetik poud clutch constant tansyon retrè.

54

Gwosè dyamèt pou resevwa I-wou (mm)

Kliyan yo bay

Kondwi Depatman Sistèm / kontwòl elektrisite

55

Transmisyon

Pa gen okenn

56

Chofè a lame

Motè a kondwi silenn lan pouri

57

Motè prensipal

Varyab motè frekans (7.5KW)

58

tranche

motè sèrvo

59

Pran-up motè

Motè konvèsyon frekans

60

Pwent vitès motè kontwòl

Envèstisè a

61

Ranpli machin kontwòl elektrik

Kontwòl pwogram PLC

62

espozisyon

Touche ekran
