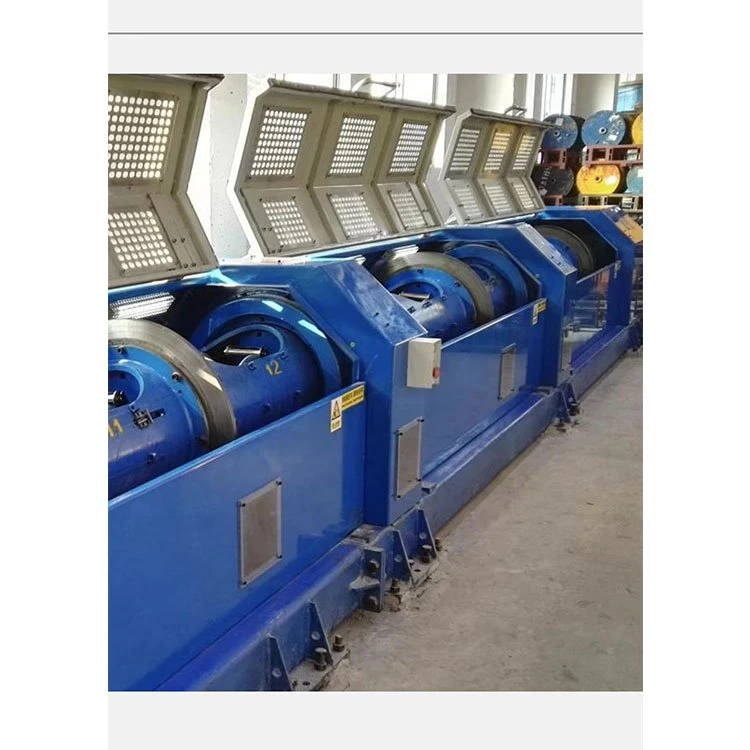

250/12 orizontal tiyo Stranding machin

Nimewo seri a

Non ekipman achte

Dimansyon jeneral

modèl

Nimewo a nan

Pwa a nan

1

Gwo vitès tib twister

Lajè 1000 * wotè 1300 * longè 14800

12/250

5200KG

Konpozisyon ekipman

1, ekipman an konpoze de liy santral, barik, fòme, traction, liy retrè, pati kontwòl elektrik;

Pwojè

Nimewo seri a

Estrikti ekipman

Kondisyon fonksyon ak paramèt aparèy la

Remak

Baz travay sa a kapab ak ginseng
Nimewo a

1

Dyamèt fil anvan tòde (mm)

0.8 a 2

2

Dyamèt apre tòde (mm)

2.5 ~ 5

3

Ranje tòde (mm)

1-100

4

Vitès ekipman (rpm)

Vitès maksimòm 1800 RPM, vitès k ap travay 1600 RPM, ajisteman vitès ekipman yo ka mete modpas (PLC fonksyon kontwòl)

5

Direksyon operasyon ekipman yo

Fè fas a aparèy la, fil la se sou bò dwat la

6

Tòde direksyon sistèm lan

S/Z

7

Mòd threading tib

Anfile a

8

Ranje klas fòs fil asye (Mpa)

600 ~ 2800

9

Sispann lè yo rive nan longè mèt ki te deja fèt la

Mezire mèt adopte PLC otomatik kanpe pou mezire mèt, presizyon mèt mwens pase oswa egal a 1.5 pousan.

10

Ekipman an ta dwe sispann otomatikman lè yo detekte liy lan kase nan zòn nan nan kò silenn ak peze mouri

Ekipman an gen aparèy alam dekoneksyon sispann.

11

Dirije ekleraj enstale andedan kouvèti sekirite a

Pou lanp chok ak antèn, pwoteksyon sekirite yo ta dwe bay sou sifas la pou fè pou evite kolizyon nan lòt objè ak fil asye.

12

plak pwotèj

Chak wou I koresponn ak yon fenèt obsèvasyon. Se fenèt la vizib te fè nan vè sere, ak kouvèti sekirite a se fleksib louvri leve, li desann ak tiyo asye san pwoblèm. Machin nan ka sispann imedyatman si li louvri Mwens pase oswa egal a 150mm. Lè kouvèti sekirite a louvri epi li pa fèmen, platfòm la ka sèlman deplase men li pa ka kòmanse nòmalman. Bri a maksimòm se 82dB teste nan yon distans 1000mm soti nan kouvèti pwoteksyon an

Mete fil sant lan

Kalite manje a

ki pa wotasyon

I wheel jacking system

Gen kalite arbr, kote yo pote sipò mekanik tansyon konstan liy.

Sistèm tranpaj la

Sèvi ak espesyal mete-rezistan kòd prentan vis ajisteman

Ranje dyamèt lage I-wou (mm)

250 (selon kondisyon I-wou demann lan)

Anndan silenn lan, wou travay la mete liy lan

13

I wheel jacking system

Gen kalite arbr, kote yo pote sipò mekanik egzeyat tansyon konstan, fluctuation tansyon se mwens pase 3N, ranje tansyon nan 30 ~ 80N.

14

Sistèm tranpaj la

Sèvi ak espesyal mete-rezistan kòd prentan vis ajisteman

15

Ranje dyamèt lage I-wou (mm)

250 (selon kondisyon I-wou demann lan)

Pati silenn

16

Nimewo a nan wou-I nan chak silenn

3 * 4 ne =12

17

Kalite sistèm fil sou silenn lan

Enstale wou gid la nan chak koube pou pase liy lan, epi asire ke fil asye a pa glise lè tap mete liy lan.

18

Dyamèt enteryè bouch carbure tengstèn pou routage fil deyò

Se bouch la threading te fè nan materyèl alyaj difisil YG8 ak yon dyamèt enteryè 8mm. Li fikse pa vis pi sere ak lakòl asire fikse serye.

19

Fil priz Ang nan plato fil

Ang maksimòm soti nan bouch la fil nan sant la nan plak flè a nan bouch la fil nan miray la barik pa dwe depase 30 degre. Ang maksimòm de liy kase yo soti nan priz fil premye barik la rive nan antre fil dènye barik la pa dwe depase 25 degre. Ang maksimòm liy ki kase yo soti nan bouch priz fil dezyèm barik la rive nan priz fil disk separasyon an pa dwe depase 25 degre. Yo ta dwe enstale mouri alyaj espesyal nan priz oswa pliye pou asire fil asye a pa glise soti nan mouri alyaj la.

20

Silenn sipò kote yo pote

Gwo kote yo pote

Mak NSK

21

Silenn sipò gwo lubrification kote yo pote

Grès grese, chak kote yo enstale sou chèz kote yo pote, tanperati opere mwens pase oswa egal a 75 degre.

22

Estrikti chèz kote yo pote

Fè duktil.(QT - 400)

23

Epesè miray (mm)

Pa mwens pase 12mm

24

Sistèm silenn sistèm dinamik

Stop Stop @ estope ijans yo distenge. Arè nòmal yo ta dwe sispann apre ralantisman, ki ka reyalize pa frenaj konsomasyon enèji ak lòt metòd. Tan nòmal frenaj sispann se mwens pase 20 segonn, epi sispann ijans yo ta dwe fini nan 10 segonn. Kousinen fren yo fasil ranplase apre mete.

25

Fil plato ankadreman I-wou fèmen

Se ankadreman plato fil elektrik la ekipe ak portant arbr pou sipòte vètikal tansyon konstan tap mete deyò, ak ajisteman otomatik tap mete deyò aparèy tansyon asire ke chak fil asye ak strand tap mete deyò respire. Ajisteman vis tansyon tranpaj pou operasyon men dwat. Chak plato fil ka satisfè bezwen pwodiksyon yo nan ø 250 I-wou.

26

I roues roulement mòd

Fil elektrik sipò orizontal

27

Mwen woule amortissement nan plato fil

Otomatik ajisteman nan aparèy tansyon fil, asire ke chak fil asye, liy inifòm strand. Mwen wou sou liy lan, amortissement senti enstale yon sous, amortissement tansyon plimen ajisteman pou operasyon men dwat la.

28

Aparèy deteksyon liy kase

Alam liy kraze, kontwòl pwogram PLC.

29

Konsepsyon silenn paralèl

Kò a barik se yon liy fil ekstèn, asire ke fil asye a soti nan priz la nan kò a barik nan bouch la fèmen nan mouri a pou laprès se inifòm epi pa gen okenn fenomèn koube transverse, ak maksimòm ang la plisman ant bouch la priz nan la. kò barik ak bouch priz plak fil la pa dwe depase 25 degre.

30

Baz lame a

Seksyon fe plis fe plis beton

31

Bwat kondwi spindle

Kondwi spindless

Nan zòn nan fòm
Domèn nan

32

Distribisyon twou nan plato fil

Mete 12 twou. Chak seri bec fil fè nan materyèl alyaj difisil YG6X ak yon dyamèt enteryè 8mm ak fiks ak lakòl asire fiksasyon serye.

33

Aparèy pre deformation

Bayonet enstalasyon rezève ak Customized dapre espesifikasyon estrikti pwodwi

34

Fèmen Ang nan peze mouri

25 degre oswa mwens

35

Peze liy mouri òt estrikti

Prentan presyon an ajiste presyon an

36

Peze gwosè mouri

100 * 50 * (25 plis 25) L * W * H (wotè: gwosè 50 apre de moso yo fèmen)

Èske yo ka Customized

37

Mwazi baz mobil

Liy peze ankadreman mouri a adopte ray gid groove pou ajiste ak deplase fleksib

38

Apre defòme a

Customize dapre espesifikasyon estrikti pwodwi

Kenbe wou plon

39

traction

Elektrik kontwòl senkronizasyon

40

Dyamèt wou traction mm

460 * 2 ￠

41

Kalite wou traction Groove / tip avyon

U groove

42

Sistèm sipò wou traction

Sipò pou pote

43

Kantite fant/slot dyamèt

Atik 8 a 9 / R3mm

44

Dite plas

Materyèl pou wou traction GCr15, dite ki pi gran pase oswa egal a HRC58-60o

45

Reyalizasyon transfòmasyon distans tòde

PLC vitès enfiniman varyab

46

Aparèy la mèt

Yon pwent wou traction a tou pre mèt switch la

47

Aparèy kontè elektwonik

PLC elektwonik mèt, ekspozisyon sou ekran ekspozisyon a

48

Kondwi fason

Single wou aktif ak doub traction

Liy ranje fèmen

49

Kab riban

Servo kontwòl motè

50

Ranje mòd deplase

Boul vis liy, PLC kontwòl ranvèse

51

Vètikal/orizontal reglemante wou

Woulo gen R Groove, kote yo pote asye

52

Sipò liy fèmen

Resevwa i-wou adopte mekanik pneumatik kalite tèt

53

Pran tansyon

Mayetik anbreyaj poud konstan tansyon retrè.

54

Gwosè dyamèt resevwa I-wou (mm)

Kliyan pou bay

Kondwi dinamik Depatman sistèm / kontwòl elektrisite

55

transmisyon

Pa genyen

56

Chofè lame a

Motè a kondui silenn lan vire

57

Motè prensipal la

Motè frekans varyab (18.5kW)

58

traction

Motè konvèsyon frekans

59

Motè pou pran-up

Motè konvèsyon frekans

60

Kontwòl vitès motè prensipal la

varyateur la

61

Ranpli kontwòl elektrik machin

PLC kontwòl pwogram

62

ekspozisyon

Ekran taktil
